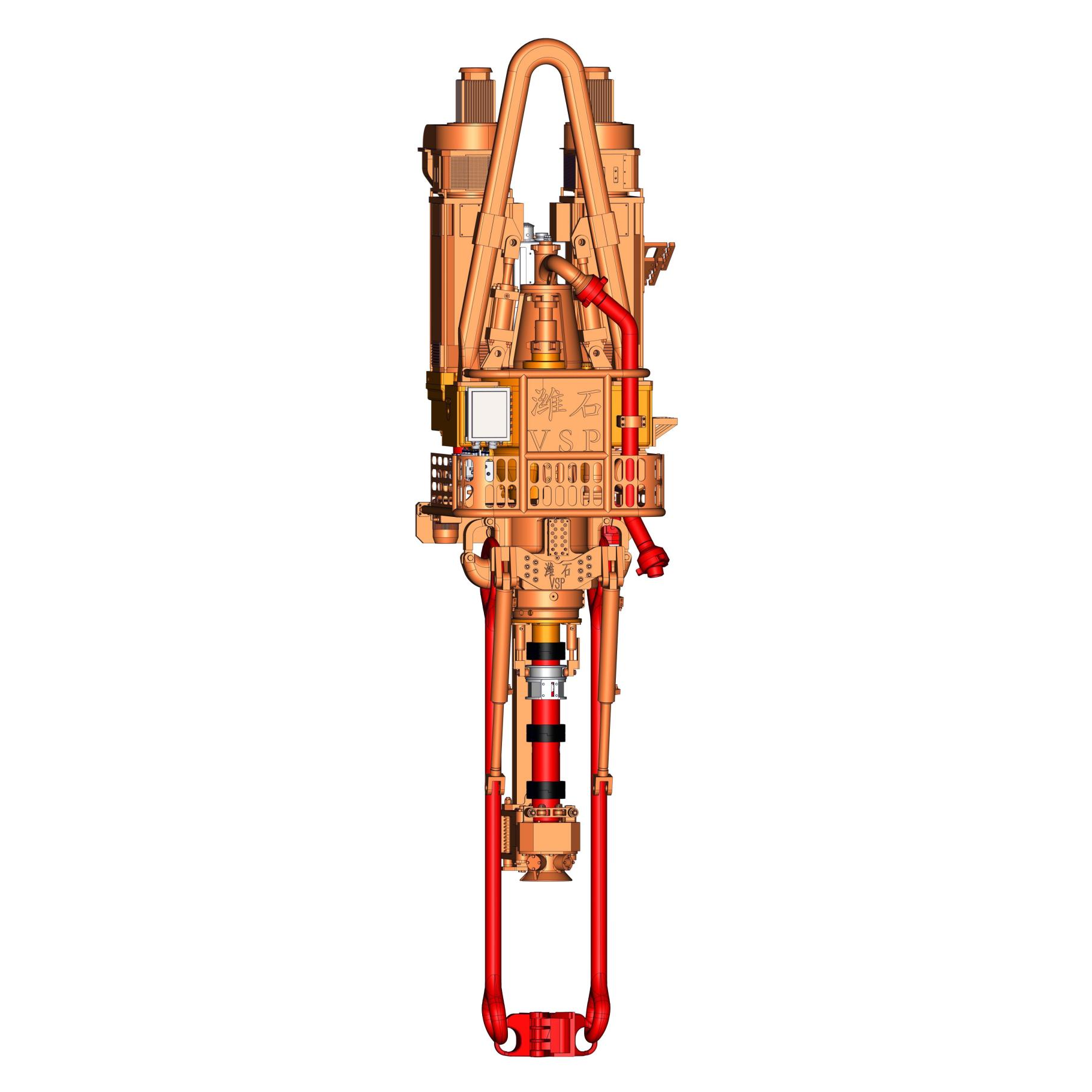

Верхний привод (СВП) - это механическое оборудование на буровой установке,
Главная частсь: вертлюг, система балансировки, система охложнения, зажим, подвес, S труба,буровой мотор, рельс, адептер.
расположенное под талевом крюком, которое обеспечивает буровой столб крутящим моментом по часовой стрелке для процесса бурения. Он может быть использован для замены ротора и квадратной бурильной трубы, уменьшения количества соединений с бурильными свечами и повышения эффективности бурения
верхний привод изготовлен нашей компанией, простая конструкция, малый габарит, подходит для всех видов вышки талевых крючков и талевых блоков
В настоящее время основными моделями продукции нашей компании являются DQ20B-VSP,DQ30B-VSP,DQ30BQ-VSP,DQ40B-VSP,DQ50B-VSP,DQ50BQ-VSP,DQ70BS-VSP
Каждая модель имеет две конфигурации нормальной температуры и низкой температуры, которые могут удовлетворить требования работы при низких температурах в России.
Проекты | DQ70BS-VSP |
Ном.глубина бурения | 7000 m |
Ном. нагрузка | 4500 KN |
Рабочая высота | 6700 mm |
Ном. непрерывный выходной крутящий момент | 78 KN.m |
макс. крутящий момент разгрузки | 117 KN.m |
Угол поворота компонента поворотной установки | 0-360° |
стат. максимальный тормозной крутящий момент | 78 KN.m |
Диапазон оборотов шпинделя (без полярной регулировки) | 0-220 r/min |
Диаметр трубы зажимы | 85-220mm |
Ном. давление в канале циркуляции раствора | 52Mpa |
Рд гидравлической системы | 0-14 Mpa |
мощность главного двигателя с верхним приводом | 2*450 KW |
Ввод питания в комнату управления | 600 VAC/50 HZ |
подходящая температура окружающей среды | -45℃~55℃ |
Расстояние между центром шпинделя и центром направляющей | 880mm |
Номинальное давление IBOP | 105MPa |
Габарит | 5760mm*1720mm*1700mm |
Вопросы И Ответы
На какие модели буровых установок смонтированы и работают СВП из линейки VS?
Ответ: СВП нагрузкой 250тон (габарит 5800*1400*1185мм) можно оснащена на МБУ модель 550л.с и больше (XJ 130 XJ160 XJ180 ZJ20)
СВП нагрузкой более 350тон (габарит5900*1741*1615мм)можно на вышку буровой установки типа K и A с одниковой нагрузкой (ZJ50, Бу ЭУК 3000 )
Какая из предложенных моделей более всего продаваемая Вами?
Ответ: DQ40-vsp DQ50-vsp
Поворачиваются ли штропы? Укажите градус угла поворота.
Ответ: можно воворачиваться . градусов 360
Какой расчетный период эксплуатации СВП линейки VS? (10,15,20 лет)
Ответ: 20лет
Модель DQ30Z (безредукторный). Укажите вес основного узла СВП со штропами и без.
Ответ:7тон
Размеры: ширина, глубина, высота от низа зажима до верха проушины серьги и от низа захвата до верха проушины серьги.
Ответ: Рабочая высота 5.9 м(от низа подвеса до верха элеватора ), длина штропы2.74м
Модель DQ40. Укажите вес основного узла СВП со штропами и без.
Ответ: 9тон.
Размеры: ширина, глубина, высота от низа зажима до серьги и от низа захвата до серьги.азмеры: ширина, глубина, высота от низа зажима до серьги и от низа захвата до серьги.
Ответ: Рабочая высота 6.25м (от низа подвеса до верха элеватора ) длина штропы 3.3м
Модель DQ50. Укажите вес основного узла СВП со штропами и без.
Ответ:12.5тон.
Размеры: ширина, глубина, высота от низа зажима до серьги и от низа захвата до серьги.азмеры: ширина, глубина, высота от низа зажима до серьги и от низа захвата до серьги.
Ответ: Рабочая высота 6.25м6.6м(от низа подвеса до верха элеватора ) . длина штропы 3.3м
Чем модель DQ50 конструктивно отличается от DQ50-BQ? За счет чего у модели DQ50-BQ так увеличен крутящий момент и скорость вращения?
Ответ: Увеличили входную мощность двигателя, отрегулировали передаточное число коробки передач и увеличили выходной крутящий момент шпинделя.
